Измерения в МОм, индекс поляризации и коэффициент абсорбции

Цель использования

Измерения в МОм используются для измерения сопротивления изоляции обмотки относительно земли. Результат в МОм показывает уровень загрязнения и влажности обмоток (этот тест называют также тестом на загрязнение). Если результат в МОм ниже установленного уровня, для двигателя следует запланировать сервисные мероприятия. Обычно, чем ниже число МОм, тем «грязнее» обмотки.

Для определения уровня загрязнения и влажности обмоток используется МОм-тест, измеряющий сопротивления изоляции обмотки относительно земли.

Если значение МОм ниже допустимого, то для электродвигателя необходимо запланировать сервисные мероприятия для устранения дефекта пониженного сопротивления изоляции.

PI (индекс поляризации) и DA (диэлектрическая абсорбция) - это отношения измерений в МОм, выполненных в разное время. Индекс поляризации PI - это отношение значений измерений в МОм в течении 10 минут и измерений в течении 1 минуты. Коэффициент диэлектрической абсорбции DAR - это отношение указанных измерений за 1 минуту и 30 секунд. Индекс поляризации PI чаще всего используется с машинами с шаблонной (формованной) обмоткой и обычно включает в себя график измеренных значений МОм во времени. Данный график может предоставить дополнительную информацию о состоянии системы изоляции и помочь понять, является ли изоляция хрупкой или расслаивающейся. Результаты тестов коэффициента абсорбции DAR и индекса поляризации PI можно отслеживать в тренде год от года, используя их в программах технического обслуживания и обеспечения надежности.

Дополнительно в МОм-тесте, для понимания уровня хрупкости и расслаиваемости (старения) изоляции, применяется измерение индекса поляризации (PI) и диэлектрической абсорбции (DA). Где:

• PI (индекс поляризации) - это отношение значений сопротивления изоляции в МОм, измеренных в течение 10 минут к значениям сопротивления изоляции в МОм, измеренных в течение 1 минуты.

PI (индекс поляризации) отражает подвижность заряженных частиц внутри диэлектрика под действием электрического поля. Чем новее, целее и качественнее изоляция — тем меньше внутри нее, как в диэлектрике, движутся заряженные частицы. Чем выше индекс поляризации — тем старее изоляция.

Данный коэффициент (Polarization Index = R600/R60) практически свидетельствует об остаточном ресурсе изоляции как качественного диэлектрика, еще способного выполнять свою функцию. Коэффициент поляризации PI не должен быть меньше 2.

• DAR (коэффициент диэлектрической адсорбции) - это коэффициент диэлектрического поглощения, определяющий увлажнённость изоляции, и позволяющий решить вопрос о том, нуждается ли гигроскопическая изоляция того или иного оборудования в сушке. Испытание заключается в измерении посредством мегомметра сопротивления изоляции через 30 секунд и через 60 секунд с момента начала проверки.

Коэффициент абсорбции связан с увлажненностью изоляции, и соответственно, свидетельствует о ее качестве в текущий момент.

В нормальном состоянии изоляции коэффициент абсорбции должен быть больше или равен 1,3. В случае, если изоляция сухая, коэффициент абсорбции окажется выше 1,4. Влажная изоляция имеет коэффициент абсорбции близкий к 1, это является сигналом к тому, что изоляцию следует высушить. Необходимо также помнить, что температура окружающей среды оказывает влияние на коэффициент абсорбции, и в момент испытаний ее температура должна быть в пределах от +10°С до +35°С. С ростом температуры коэффициент абсорбции уменьшится, а с понижением — увеличится.

Важно: результаты измерений в МОм также дают понимание наличия возможности проведения с обмотками испытаний повышенным напряжением, импульсного теста и теста на диэлектрическую прочность.

Как работают измерения в МОм

ITIG III обеспечивает высокоточное измерение тока утечки, с точностью 2% и разрешением 10 пА.

Измерения в МОм: к обмоткам подается напряжение. Напряжения и результирующий ток на землю измеряются, сопротивление в МОм рассчитывается в соответствии с законом Ома.

При измерении в МОм на обмотке, уже бывшей в эксплуатации, большая часть тока утечки часто связана с поверхностными токами, протекающими в загрязнении на внешней стороне обмоток. Изоляция, безусловно, может быть ослабленной, и через нее на землю протекает ток проводимости. Изоляция может быть частично прожжена или повреждена иным образом, что приведет к низкому значению МОм. Также может наблюдаться абсорбционный ток постепенно разрушающий изоляцию. Однако во многих случаях низкое показание МОм является результатом загрязнения обмоток. Поэтому измерение сопротивления изоляции или измерение в МОм иногда называют «тестом на загрязнение».

PI, индекс поляризации: этот тест в основном используется для двигателей и генераторов с шаблонной (формованной) обмоткой. Данные в МОм записываются в течение 10 минут, полученный график с коэффициентом поляризации PI дают дополнительную информацию о сопротивлении изоляции обмотки. Количество точек данных, который необходимо записать, можно ввести в iTIG III программно.

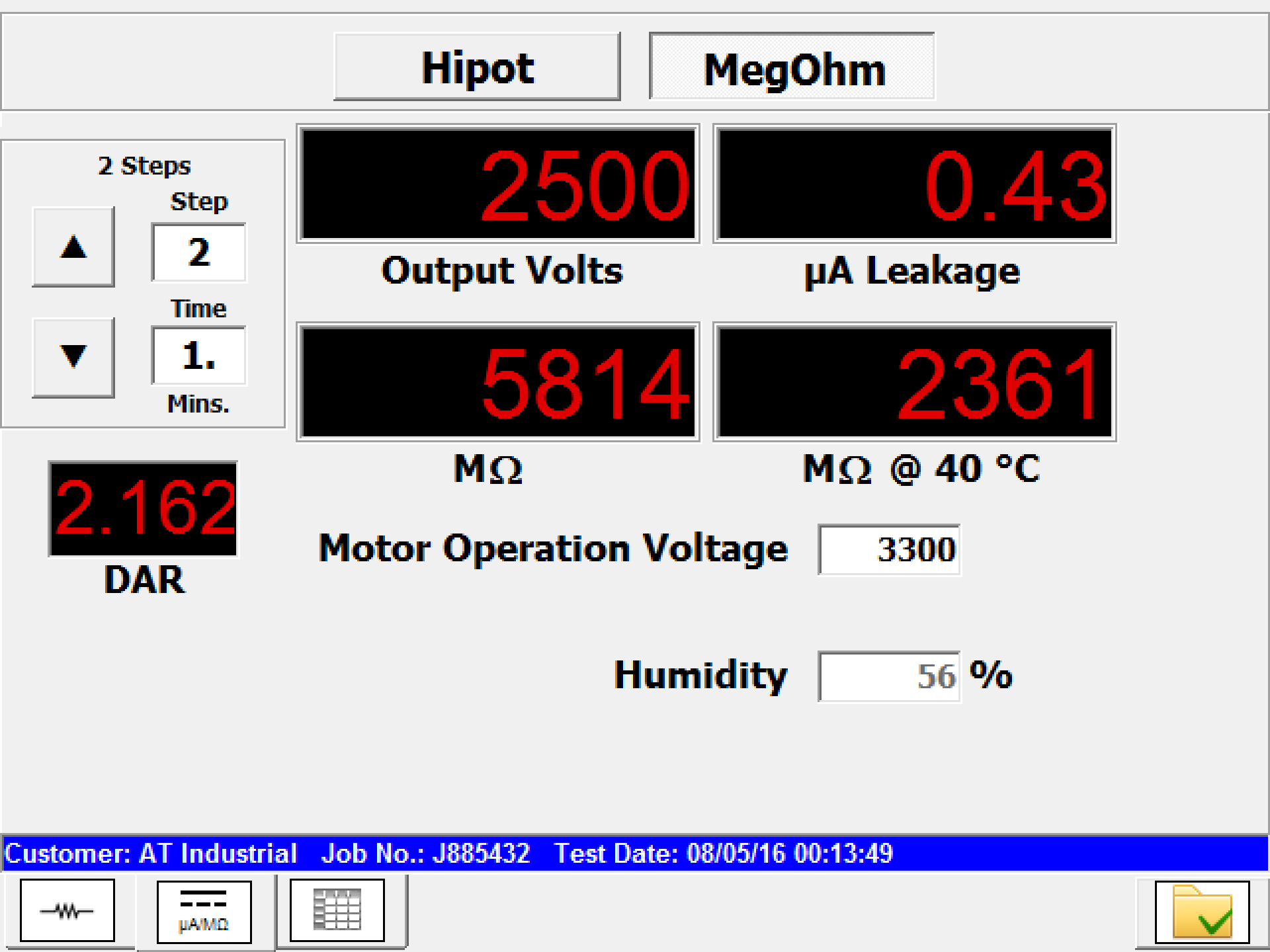

Тест на диэлектрическую абсорбцию DA или коэффициент диэлектрической абсорбции DAR: коэффициент диэлектрической абсорбции - это отношение результата измерений в МОм за 1 минуту к результату измерений за 30 секунд. Этот тест также называется альтернативным тестом для теста индекса поляризации PI в стандарте IEEE 43. Обычно он используется, когда измеренный ток утечки стабилизируется в течение 1 минуты. В этом случае тест индекса поляризации PI бесполезен, коэффициент становится равным 1, и вместо него следует использовать коэффициент диэлектрической абсорбции DAR.
