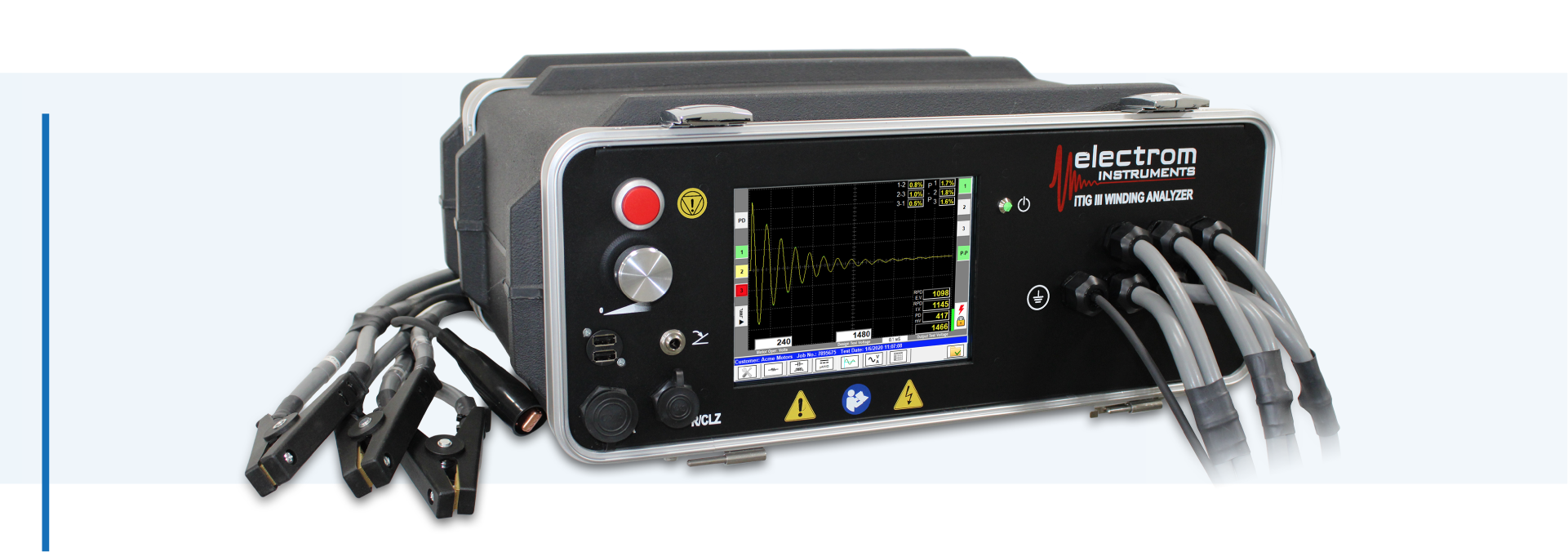

iTIG III
импульсный тестер электродвигателей и анализатор обмоток
Анализатор обмоток iTIG III имеет возможность проводить более 20 видов высоковольтных и низковольтных испытаний, включая высокочастотный импульсный тест и измерение (регистрацию) частичных разрядов в изоляции. Выберите несколько тестов для последовательного автоматического запуска либо запускайте тесты отдельно. Получите отчет о результатах в наиболее удобном вам формате. Проводите отдельные тесты, выбирая необходимое тестовое напряжения вручную или установите автоматический режим и воспользуйтесь предустановленными формулами действующих стандартов. Диагностируйте ваше оборудование непосредственно на площадке или используйте прибор в качестве стационарного устройства на производственной линии. Подключите iTIG III к внешнему портативному блоку высокого напряжения Power Pack и проводите тестирование со значениями выдаваемого напряжения вплоть до 40 кВ. ITIG III - самый простой в использовании и в то же время самый универсальный прибор для проведения диагностики электрических машин.
iTIG III выпускается в четырех различных исполнениях (модели A, B, C, D), отличающихся различной функциональностью и метрологическими характеристиками, которые, в свою очередь, могут быть изготовлены в вариантах с максимальным выходным напряжением 4 кВ, 6 кВ, 12 кВ и 15 кВ (подробности см. в брошюре).
ТЕСТЫ
-
Сравнение формы волны, включая сравнения:
- Фаза-фаза
- Импульс-импульс (на одной фазе)
- Обмотка-обмотка
-
Регистрация частичных разрядов, включая измерения:
- Повтояющееся начальное напряжение зажигания
- Повтояющееся начальное напряжение затухания
-
Испытания на диэлектрическую прочность:
- Программируемое ступенчато повышающееся напряжение
- Плавный подъем напряжения
-
Сопротивление изоляции:
- Измерения сопротивления в МОм
- Индекс поляризации
- Коэффициент адсорбции
-
Сопротивление обмотки, 4-х проводная схема измерения (мкОм):
- Емкость
- Индуктивность
- Импеданс
- Фазовый угол
- Проверка влияния ротора
КЛЮЧЕВЫЕ ОСОБЕННОСТИ iTIG III
ВЫСОКОЧАСТОТНЫЙ ИМПУЛЬСНЫЙ ТЕСТ
iTIG III отличается от своих конкурентов высокой частотой повторения генерируемых импульсов. Возможность выявления дефектов изоляции при использовании тестов, проводимых на высоких частотах выше, чем возможность выявления на более низких частотах, которые используют другие приборы. Диагностическое оборудование текущего поколения компании Electrom Instruments выполняет высокочастотные тесты с частотой импульсов до 50 Гц. Оборудование других производителей обычно использует в данных режимах частоту импульсов от 1 Гц до 5 Гц.
ИЗМЕРЕНИЕ ЧАСТИЧНОГО РАЗРЯДА
При проведении прибором iTIG III регистрации частичных разрядов не требуется никаких дополнительных приспособлений. Нет необходимости вводить дополнительные настройки. Отстройки от шумов и введения начального уровня значений частичных разрядов также не требуется, так как iTIG III является PDfree (оборудованием без внутренних частичных разрядов), что нельзя сказать об аналогичных приборах других компаний. Процедура проведения регистрации частичных разрядов также полностью автоматизирована и соответствует действующему стандарту IEC 61934.
ВЫСОЧАЙШАЯ ТОЧНОСТЬ ИЗМЕРЕНИЯ
ITIG III продолжает наследие производимой компанией Electrom Instruments серии iTIG, и отличается исключительной точностью измерений. Сопротивление обмотки может быть измерено со значениями вплоть до 100 мкОм при разрешении в 1 мкОм. Точность измерения тока утечки в тесте сопротивления изоляции составляет 10 пА (0,00001 мкА), а индекс поляризации вычисляется с точностью до 500 пА.
ПОРТАТИВНЫЕ ВЫСОКОВОЛЬТНЫЕ БЛОКИ
Для повышения максимального напряжения при проведении тестов подключите iTIG III к высоковольтному блоку PowerPack II или PowerPack III. Легкие и портативные, по сравнению с аналогичными решениями конкурентов, высоковольтные блоки производятся компанией Electrom Instruments в четырех исполнениях: 18 кВ, 24 кВ, 30 кВ и 40 кВ. Испытания на диэлектрическую прочность с плавным подъемом напряжения или программируемым ступенчатым подъемом и высокочастотные импульсные тесты с использованием дополнительного высоковольтного блока могут выполняться в автоматическом режиме.
РЕЗУЛЬТАТЫ ТЕСТИРОВАНИЯ
Результаты тестов могут быть сохранены на носителе USB или быть переданы на сервер с помощью сетей Ethernet или WIFI. Файлы сводных данных проведенных тестов сохраняются в памяти прибора или на удаленном сервере в формате электронной таблицы *.csv. Эти необработанные тестовые данные можно конвертировать и позже использовать для просмотра и редактирования в электронных таблицах MS Excel или других аналогичных табличных редакторов. Используя имеющиеся функции фильтрации можно создавать графики и выстраивать тренды как для конкретного двигателя, так и двигателей одного типа, создавать сводные отчеты с задаваемыми характеристиками и проводить с данными другие операции.
ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЕ ТЕСТЫ
Полностью автоматизированная модель D может выполнить все операции с помощью всего одного набора измерительных высоковольтных проводов. Это устраняет необходимость прерывать тестирование и подключать вручную другой набор, подходящий именно для данного измерения. После нажатия кнопки запуска все тесты, включенные в последовательность, выполняются автоматически от начала и до конца. Оператору нужно лишь только выбрать параметры, которые ему необходимо измерять:
-
Емкость
-
Индуктивность
-
Импеданс
-
Фазовый угол
-
Сопротивление обмотки и сопротивление изоляции
-
Испытания на диэлектрическую прочность, в том числе со ступенчато программируемым ростом напряжения или его плавным подъемом
-
Импульсный тест
-
Частичные разряды
ТЕСТ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ И ИСПЫТАНИЯ НА ДИЭЛЕКТРИЧЕСКУЮ ПРОЧНОСТЬ
Измерения тока утечки, его точность и диапазон измерения сопротивления у iTIG III являются одними из лучших среди других приборов, используемых в данной отрасли.
АВТОМАТИЗАЦИЯ ПРОИЗВОДСТВЕННЫХ ЛИНИЙ
Решения Electrom Instruments для автоматизации тестирования продуктов на производственных линиях могут применяться как производителями электрических машин, так и предприятиями, имеющими в своем распоряжении большой парк оборудования. Такие опции, как сканирование штрих-кода, возможность внешнего управления и автоматическая загрузка результатов тестов, делают iTIGIII наиболее эффективным решением для широкого круга пользователей.
ПРОСТОТА ИСПОЛЬЗОВАНИЯ
Интуитивно понятный интерфейс пользователя, быстрая обработка и автоматическое тестирование делают iTIG III исключительно простым в использовании.
