Регистрация частичных разрядов

Цели использования

Регистрация частичных разрядов (ЧР) в двигателях и генераторах используется для оценки состояния систем изоляции, как правило, вместе с другими методами тестирования. Тесты на ЧР могут обеспечить раннее предупреждение о возможном пробое изоляции еще до того, как произойдет отказ при прохождении импульсного теста или теста на диэлектрическую прочность. Это отличный инструмент для отслеживания изменения состояния оборудования с течением времени и он может дать возможность продлить оставшийся срок службы двигателя.

Для вращающегося элемента оборудования частичный разряд во время работы или во время тестов не обязательно является негативным сигналом, однако он может быть и им. В стандартах нет уровня для измерения частичных разрядов, который определялся бы однозначно как хороший или плохой. Но рост ЧР с течением времени и / или снижение с течением времени напряжения зажигания частичного разряда (PDIV) обычно указывает на повреждение или ослабление изоляции.

Наряду с набором других тестов, а также длительных наблюдений за поведением двигателя во время работы, измерения частичных разрядов можно использовать в качестве инструмента для подтверждения подозрений в том, что у данного двигателя есть проблемы. В ремонтном цеху или при работе в полевых условиях это может быть решающим фактором при оценке состояния и может помочь определить, когда необходимо планировать ремонт или замену.

Тесты ЧР также могут использоваться для поиска проблем в системах с инверторными приводами (VFD или ASD).

При производстве катушек и вращающегося оборудования тесты ЧР используются с целью контроля качества, для подтверждения отсутствия частичных разрядов либо величины, меньшей установленного нормативными требованиями уровня.

Как работают тесты частичного разряда

Существует множество технологий, используемых для обнаружения и измерения частичныхразрядов. Сначала на тестируемое устройство (DUT) подается напряжение от источника переменного напряжения, тестера на диэлектрическую прочность или импульсного тестера. Детектор, такой как аудиоприемник, радиочастотный приемник или емкостной делитель, подключенный к электронным устройствам обработки сигналов, улавливает частичные разряды и количественно определяет их величину.

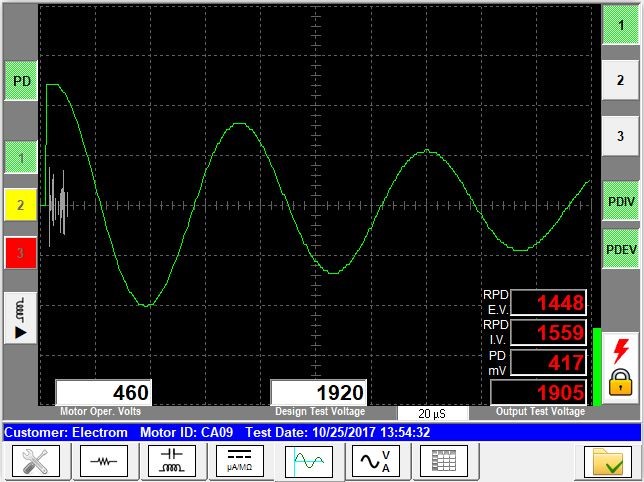

Electrom Instruments выполняет измерение частичных разрядов в процессе проведения импульсных тестов. Емкостной делитель улавливает пики частичных разрядов и подает их на осциллограф и компьютер для обработки. Уровни частичного разряда в мВ, а также напряжение зажигания ЧР RPDIV и напряжение затухания ЧР RPDEV в соответствии со стандартом IEC 61934 отображаются и записываются. Результаты тестирования сохраняются автоматически, и их можно сравнить с ранее полученными  результатами, если данный тест является частью программы технического обслуживания либо программы обеспечения надежности.

Комбинирование импульсных тестов с регистрацией частичных разрядов - быстрый и экономичный способ измерения частичных разрядов. Никаких дополнительных аксессуаров, соединителей или других приспособлений не требуется. Все необходимые компоненты уже присутствуют в iTIG III.
